电纺出的纤维微观上是纺锤体,是什么原因

一般是浓度不够或者溶液不均匀,可以调控一下溶剂或者考虑加少量盐或者加助纺的高分子;

06-08

2020

静电纺丝喷的膜稍厚一点就起泡,表面粗糙不平,什么原因

大部分材料都会这样,厚度增加容易成三维堆叠结构。厚度增加,收集极导电性变差了,沉积的纤维电荷不容易导走,相互排斥,就不平整了。换滚筒收集,一直在转动,就可以避免了。

06-08

2020

静电纺丝制备出来的膜怎么完整取下?

静电纺丝制备的膜在取下时经常出现分层或者粘连在收集板上,可采用硅油纸或者覆膜纸覆盖在收集板上,然后再进行实验收集。

06-08

2020

二氧化钛稳定的配方

纺丝时控制湿度,40%。用钛酸异丙酯,加冰乙酸,PVAc,DMF, 湿度尽可能低。

06-08

2020

纺丝膜粗糙不平的原因是什么

随着膜厚度不断增加,平板收集装置导电性能变差,电荷不易导走,导致膜不平整,大多数材料都会出现这种现象。

06-08

2020

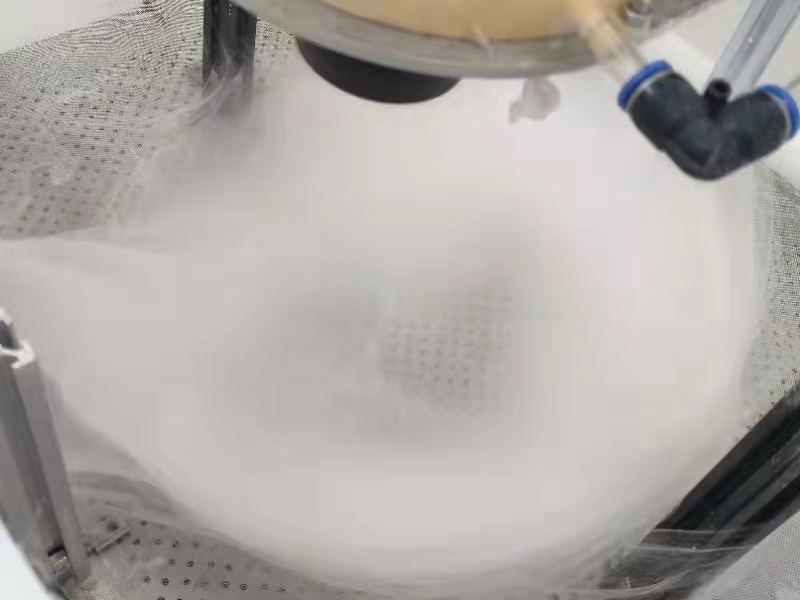

纺丝出现类似棉花糖现象?

纺丝实验中,纳米纤维不会沉积成膜,而是一些蓬松类似棉花糖的物质。

06-08

2020

06-08

2020

PAN材料容易凝胶,为什么?

答:PAN纺丝湿度在30%以下为合适。建议:首先是设备密封性如何,笫二加装一套装置如装一个浴霸灯或者除湿机。

06-08

2020

联系我们
